电子马达铰孔机工作注意事项
1. 加工对象
●
定子内孔：与摆线齿轮外缘形成油膜密封，要求极高圆度与表面质量；
●
转子配合孔：影响配流精度与容积效率；
●
输出轴孔位：需保证与轴承的精密配合，防止偏载磨损。
2. 加工精度要求
项目 | 精度范围 |
圆度 | ≤1μm |
圆柱度 | ≤1μm |
表面粗糙度 | Ra≤0.1μm |
尺寸公差 | ±1μm以内 |
3. 珩铰刀具选择
●
类型：金刚石镀层珩铰刀（又称铰珩刀、研磨棒）；
●
特点：
○
外圆镀覆等粒度高品级金刚石磨料，实现微米级磨削；
○
可通过锥套调节外径，补偿磨损，延长寿命；
○
支持多轴串联加工，逐步提升孔径精度。
●
选型依据：
○
孔径大小与深度；
○
材料硬度（如淬火钢、硬质合金）；
○
粗糙度目标值。
4. 设备配置建议
●

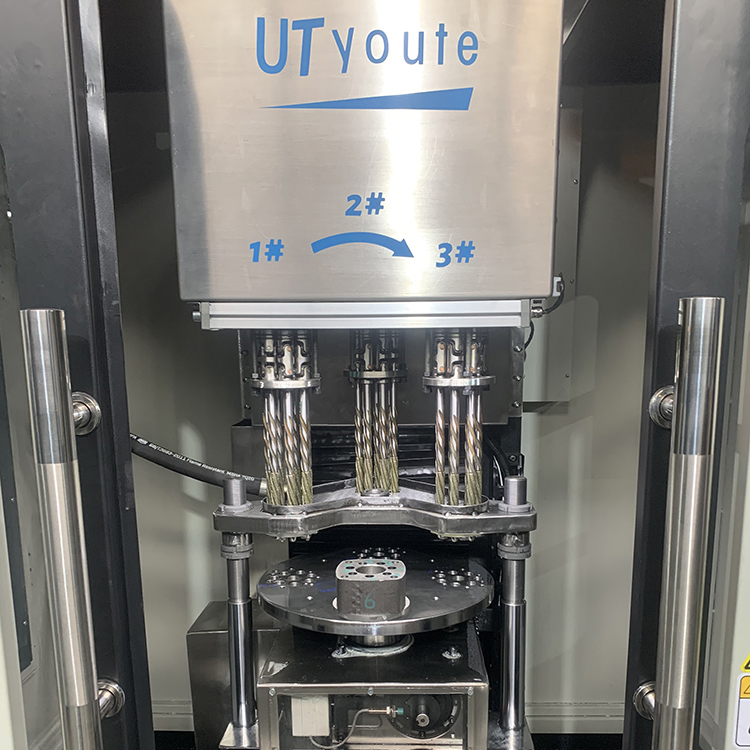

机床类型：多轴自动珩铰机，支持工件自动上下料；
●
夹具设计：需保证定位精度，避免加工变形；
●
冷却系统：使用清洁切削液，防止磨粒堵塞；
●
检测集成：可配置在线测量装置，实现实时反馈控制。
